LED宣傳車蓄電池充電逆變電源系統





1.概述

  NB系列逆變電源專門為L(zhǎng)ED宣傳車、冰餐車等流動性電動車供電,由于上述負載具有電流變化大,沖擊性強等特點,一般的逆變電源難以穩定工作,因此而專門設計了此款其獨特的工頻隔離輸出,超高的過載工作范圍,能夠適合上述波動性大,沖擊性高等負載的要求,因此贏得了廣大用戶的一致好評!



2.產品特點

  • 輸出部分采用工頻隔離變壓器,安全可靠
  • 輸出為穩頻穩壓,失真度低的純正弦波
  • 超寬的過載工作范圍,尤其適合冰激凌機、炒冰機、空調等沖擊性負載
  • 具有輸出短路、過載、輸入欠壓等保護功能

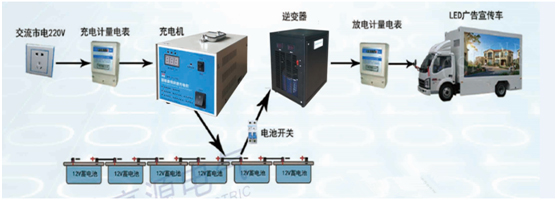

3.系統工作原理圖




4.產品參數

(1)充電機

技術參數/型號

GYCD7217A

GYCD7217B

GYCD7225A

GYCD7225B

直流輸出額定電壓

72V

最大輸出電流

17A

25A

蓄電池容量

65AH≦容量≦180AH

100AH≦容量≦250AH

蓄電池類型

貧液

富液

貧液

富液

充電模式

三階段模式

三階段模式

(2)逆變器(GYNB系列 單進單出 DC72/AC220V 5KVA)

技術參數\型號

NB7250


逆變器

容量(VA)

5000

額定功率(W)

4000

直流輸入額定電壓(VDC)

72

直流電壓允許范圍(VDC)

60~85

直流欠壓保護點(VDC)

60

直流過壓保護點(VDC)

85



輸出波形

正弦波

輸出電壓精度

AC220V±3%

輸出頻率精度

50Hz±0.5

額定輸出電流(A)

22.72

輸出波形失真率(THD)

≤3%(線性負載)

動態響應(負載0~100%)

5%,≤30ms

功率因數(PF)

0.8

逆變效率(80%阻性負載)

>85%

過載能力

120%,60s;150%,10s

逆變器保護

蓄電池欠壓保護、蓄電池過壓保護、輸出過載保護、
過熱保護、防雷保護

工作環境

工作環境溫度

-25℃~+50℃

相對濕度

0-95% 不結露

海拔高度

≤4000m(海拔超過2000米需降額使用)

噪音(1米)

≤50dB

機箱尺寸(深*寬*高)

305*260*332

重量

25KG


5.產品外觀

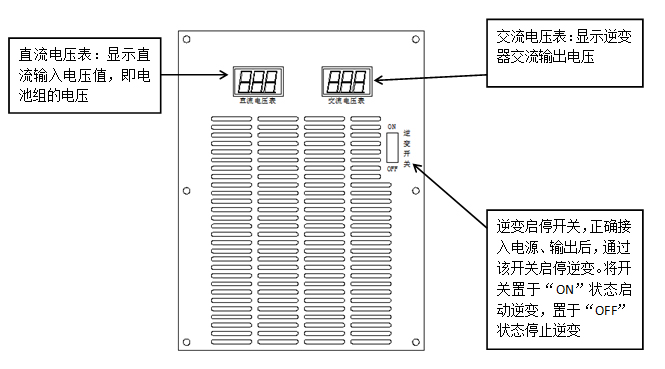

前面板示意圖

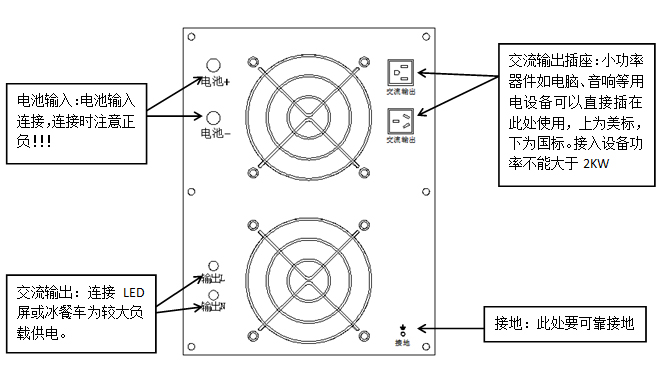

后面板示意圖
