GYDCS系列直流操作電源







1.概述

  電力操作電源系統主要應用于各類發電廠、變電站/開關站、用戶變中,為斷路器的分、合閘及二次回路中的儀器、儀表、繼電保護、微機保護和應急故障照明等提供不間斷的直流電源。系統主要由整流單元、監控單元、絕緣監測單元(可選擇絕緣監測儀或絕緣繼電器)、降壓單元(可選硅鏈)、交流配電單元、直流饋電單元和蓄電池等部分組成。
  GYDCS系列智能直流電源系統是我公司結合多年的研究開發和設備運行經驗,應用先進的電力電子技術和數字化控制技術而設計的新一代智能化電源產品,是智能變電站和傳統無人值守變電站的理想選擇。
  直流操作電源的主要組成部分有:
  交流進線單元:一般設置雙路交流輸入,兩路自動切換,交流輸入端設置防雷裝置(三級)
  充電單元:整流模塊一般采用三相三線交流平衡輸入,無中線損耗,徹底消除因中線零點漂移引起相電壓過高的隱患
  監控單元:主要用于監視系統中各項數據及工作模式,控制蓄電池的充電方式
  饋電單元:分為合閘母線、控制母線、單一母線三種輸出模式
  電池單元:直流電源系統不可缺少的重要組成部分,在系統交流輸入完全失電的情況下繼續為重要負載提供能源(即供電不受電網電壓影響),為短時大負載提供能源,主要選用鎘鎳堿性蓄電池和鉛酸蓄電池


2.系統特點

  ◆可靠性高
  ◆采用雙路交流輸入,自動/手動切換
  ◆交流輸入電壓范圍寬廣,電網適應能力強
  ◆模塊化組合設計,設計配置方便,各功能單元之間相對獨立
  ◆充電模塊采用先進可靠的LLC串聯諧振變換器,充電模塊效率高達95%
  ◆完善、可靠的休眠、喚醒功能
  ◆采用大功率充電模塊時,系統功率因數>0.99,滿載THDi<5%
  ◆充電模塊可帶電熱插拔,維護、擴容簡單
  ◆充電模塊采用CAN通信,響應速度快,自動尋址
  ◆采用軟件均流,抗干擾能力更強
  ◆具備B碼對時功能,大容量系統事件記錄和故障記錄存儲功能,便于故障排查和分析
  ◆全面的電池管理,具有全自動調壓限流、均充時限保護及溫度補償、容量計算和在線核對性放電等功能
  ◆提供標準RS232、RS485、RJ45口以及故障干接點信號,可實現系統全參數本地和遠端監控,滿足“四遙”及無人值守需要
  ◆可選用大屏幕觸摸式液晶顯示屏監控器,全漢化圖形界面,顯示直觀、操作簡便,易于學習掌握

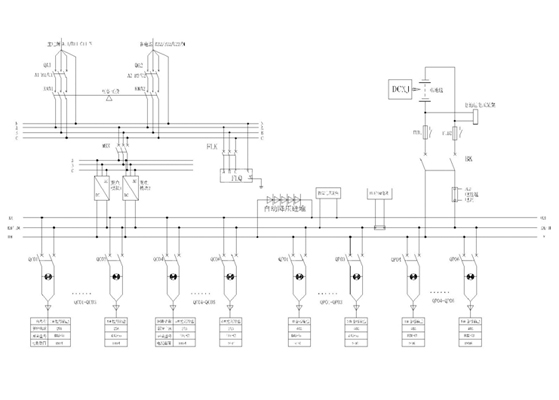

3.系統原理圖

4.產品參數

交流特性

  1. 交流輸入:三相四線制,兩路交流自動切換
  2. 防雷系統:8/20μs電流沖擊波,40kA
  3. 功率因數:≥0.99

直流特性

  1. 系統效率:≥95%      穩壓精度:≤±0.5%
  2. 穩流精度:≤±0.5%     紋波系數:≤±0.1%

保護特性

  1. 缺相保護:半功率輸出,告警,可恢復
  2. 輸入過欠壓保護:告警關機,可恢復
  3. 輸出過壓保護:告警關機自鎖,斷電后解鎖恢復
  4. 輸出過流保護:恒流限壓,可恢復
  5. 輸出短路保護:輸出恒流輸出,可恢復
  6. 模塊過溫保護:告警關機,可恢復
  7. 防雷保護:與電站防雷、機柜防雷配合組成三級防雷保護

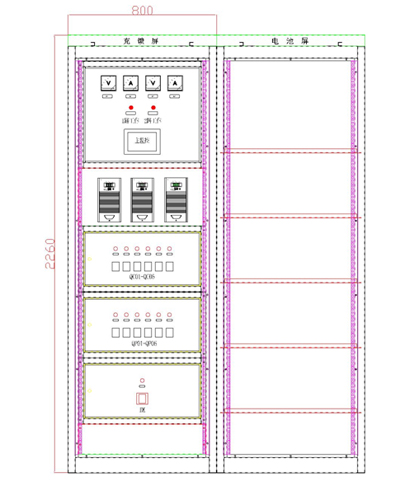

機械特性:
   尺寸:
   1660mm(H)×800mm(W)×600mm(D)
   2260mm(H)×800mm(W)×600mm(D)
   2360mm(H)×800mm(W)×600mm(D)

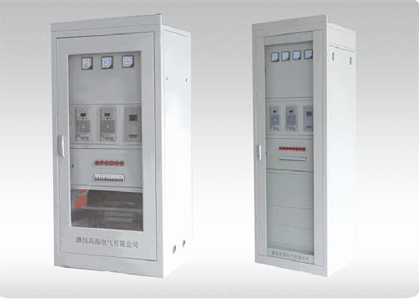

5.產品外觀
