GYTXS系列通信電源



1.概述

  通信電源系統是專為滿足當前通信網絡建設的新要求而開發、設計的二次電源,符合工業信息化產業部發布的國家通信行業標準(YD/T 1817-2008)要求,適用于移動基站建設、EPON建設、室內機房建設等。該產品采用PWM脈寬調制技術,其局端將機房?jī)?nèi)穩定的電能通過電力線電纜輸送至遠端,為當?shù)亟与姴槐慊蚬╇姴环定的通信設備提供穩定、可靠、經濟的電源供應。集中直流遠程供電方案主要由為通信設備供電的直流電源系統及供電傳輸線路組成。為通信設備供電的直流電源系統在構成上,由直流48V基礎電源系統、局端電源設備(由監控模塊、電源轉換模塊、輸入、輸出配電單元及防雷保護單元等組成的插框式電源設備)、遠端電源適配器等部分組成。
  通信電源是整個通信網絡的關鍵基礎設施,通信電源系統是通信系統的心臟,穩定可靠的通信電源供電系統,是保證通信系統安全、可靠運行的關鍵,一旦通信電源系統故障引起對通信設備的供電中斷,通信設備就無法運行,就會造成通信電路中斷、通信系統癱瘓,從而造成極大的經濟和社會效益損失。因此,通信電源系統在通信系統中占據十分重要的位置。


2.系統特點

★ 輸入電壓:交流220V或AC380V(也可以兼容DC220V輸入;通過雙電源開關轉換組成雙電源輸入)
★ 輸出電壓/電流:直流48V,電流:1A-500A
★ 輸出電壓可調數字LED或LCD顯示
★ 配置均、浮充蓄電池接口,對電池進行充放電
★ 效率高,動態響應快,抗干擾能力強
★ 具有輸出功率限制保護;過流、短路保護;輸入過壓、欠壓保護;輸出過壓保護
★ 可提供19英寸機架式及模塊式
★ N+1模塊并機組合結構

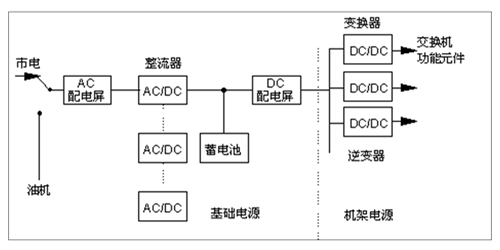

3.系統原理圖



4.系統參數









項目
參數
備注

標稱電壓

AC 220/240V,50/60Hz
DC 110/220V



電壓范圍

99V~300V



頻率范圍

45~66Hz



功率因數

>0.99(30~100%RRC)



效率

>91%(50~100%RRC)



輸入過壓保護

高于320V自動關機



電壓范圍

42V~57.6V



源效應(電壓調整率)

≤±0.03%



溫度系數

≤±0.02%



穩壓精度

≤±0.5%



電話衡重雜音電壓

<2mV(300Hz~3.4kHz)



峰?峰值雜音電壓

<200mV(0~20MHz)



寬頻雜音電壓

<5mV(3.4kHz~150kHz)
≤10mV(150kHz~30MHz)



離散雜音電壓

<2mV(3.4kHz~150KHz)
<1mV(200kHz~500kHz)
<0.5mV(500kHz~30MHz)



保持時間

10ms(電壓大于48V,RRC輸出)



啟動時間

軟啟動



限流值

25~100%額定輸出電流



反極性

輸出由熔斷器和二極管保護



過壓關機

關機點可調,延時3ms



負載效應

≤0.5%



恢復時間

≤100us



超調量

≤±1%的輸出電壓整定值



開關機過沖幅度

無過沖



啟動沖擊電流

≤110%的最大輸入電流有效值



可聞噪聲

<55dBA








絕緣電阻

≥10MΩ



絕緣強度

2kVac,1分鐘,漏電流≤30mA,無飛弧,無閃絡

輸入對地及輸入對輸出



500Vac,1分鐘,漏電流≤30mA,無飛弧,無閃絡

輸出對地

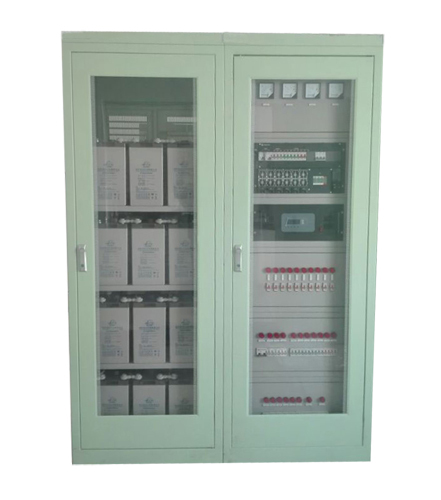

5.產品外觀

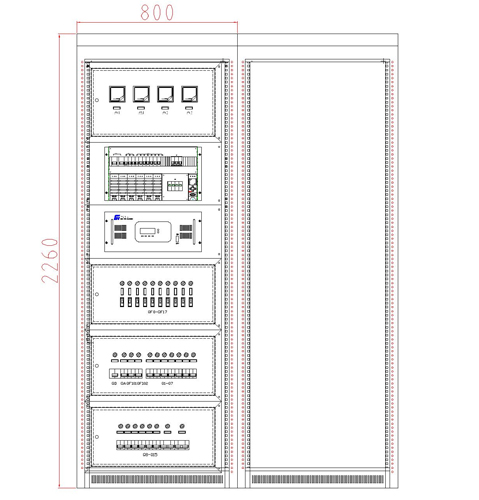

外形尺寸圖
