GYBG系列壁掛電源







1.概述

  壁掛直流電源系統,是高源電氣專為小容量直流電源系統而設計,適用于小型開關站、小型用戶變電站及小型變電站、高層樓宇高壓配電系統操作。采用一體化設計思路,由GYR22003-3(3A)模塊、GYJK01監控硅鏈、小托架、壁掛電源箱體構成。壁掛電源系統集成AC/DC模塊,監控、硅鏈、交直流配電于一體,只需外接電池組即可構成完整的直流操作電源系統。



2.系統特點

  ◆ 適合構成38AH/220V以下的系統或65AH/110V以下系統
  ◆ 最多可安裝3個GYR22003-3自然冷卻數字智能模塊
  ◆ 降壓單元具有自動硅鏈降壓功能,采用CPU智能控制,最大電流2.0A,沖擊電流 30A/0.5S,可設定硅鏈輸出電壓
  ◆ 監控器采用LCD 顯示,漢字菜單,按鍵操作,可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準
  ◆ 監控器具有電池自動管理功能?仄鞅O(jiān)測電池電壓、控母電壓,控母電流、電池充放電電流及模塊狀態
  ◆ 監控器可以掛接電池巡檢單元(DCXJ-19),完成對18節電池的電壓檢測
  ◆ 提供RS232/RS485 通訊接口,有CDT、MODBUS 兩種通訊規約選擇,實現與電站自動化系統連接
  ◆ 提供一路單相交流輸入
  ◆ 具有母線絕緣監測功能;母線接地故障告警;具有電池斷路器跳閘告警功能
  ◆ 出線方式下進下出
  ◆ 模塊可熱插拔

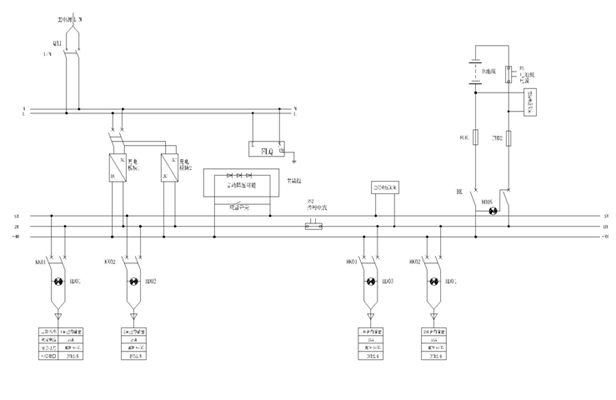

3.系統原理圖


4.
產品參數

系統技術指標

交流輸入電壓

220V±20%

PT供電電壓

100V±10%

電網頻率

50Hz

功率因數

0.95

輸出電壓范圍

180V-280V連續可調

輸出限流

0.2A-2.5A(單模塊)

穩壓精度

0.5%

穩流精度

0.5%

紋波系數

0.1%

均流度

5%

效率

94%

輸出過壓保護

280V±2V

絕緣電阻

10M

絕緣強度

輸出對地、輸入對地、輸入對輸出施加2KVAC,時間1min無飛弧無閃絡

相對濕度

90%

環境溫度

-15℃~45℃

可聞噪音

50dB

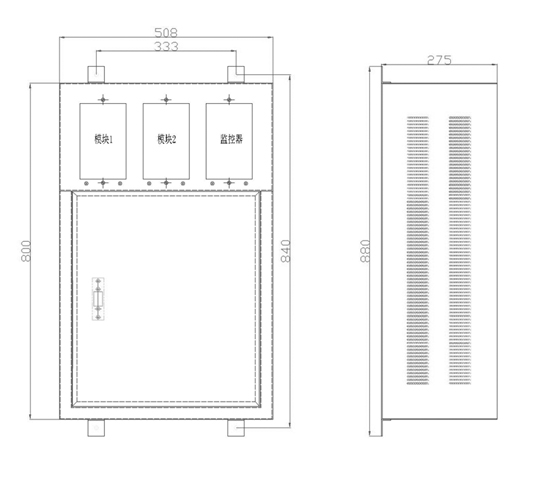

外形柜子尺寸

800*508*275(2面)

重量

30kg

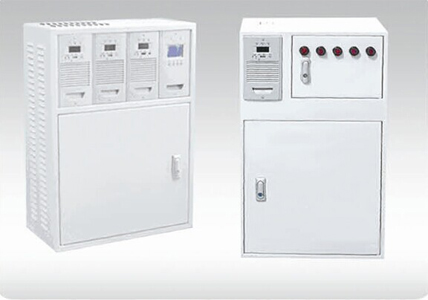

4.產品外觀
