GYFB系列UP5分布式直流電源(分布式)






1.概述

  分布式直流電源裝置是一種新型的直流電源設備,主要應用于小型開關站和用戶末端,為二次控制線路(如微機保護等智能終端及指示燈、模擬指示器等)提供可靠的不間斷工作電源,避免交流失電時導致微機保護失去保護作用,解決因操作過電壓及諧波等因素使UPS失效從而導致微機保護失效的問題。同時還可為符合裝置功率要求的一次開關設備(彈簧機構真空斷路器、永磁機構真空斷路器、電動負荷開關等)提供直流操作電源。
  分布式直流電源裝置具有市電輸入和PT輸入兩種方式,輸出方式從DC220V至DC24V各種規格,可以滿足各種使用場合。裝置最大輸出功率可達600W,可以滿足不同負載的需求。
  分布式直流電源裝置體積小,安裝接線方便,適合分散安裝于各種型號的開關設備內。使之比一般直流屏系統更可靠,更經濟(對小型用戶終端更明顯),又節省占地空間,降低線路損耗及安裝工程量,且維護方便,為電力系統供電可靠性提供新的選擇方案。
  分布式直流電源裝置采用高頻電源技術,蓄電池采用自動充電管理模塊進行維護,大大延長蓄電池的使用壽命,使得裝置運行更加安全可靠。裝置具備通訊、報警功能,可以方便地實現無人值守的遠程自動化管理。
  分布式直流電源裝置主要應用于各種型號的開關設備內,為主開關(斷路器、負荷開關等)和二次保護裝置提供可靠的直流操作電源。



2.系統特點

  ◆分散安裝,節省占地面積、降低造價
  ◆分布式供電方式,可靠性極大提高
  ◆多種輸入輸出方式,適用范圍廣
  ◆智能化管理維護

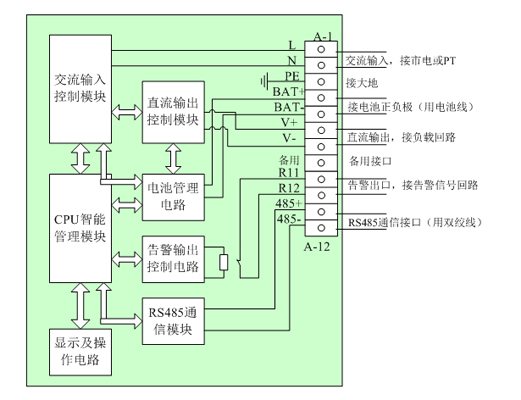

3.系統原理圖


4.產品參數

使用環境條件

  工組環境溫度: -10℃~+45℃
  最大月平均相對濕度:≤90%
  最大日平均相對濕度:≤95%
  海拔高度:不大于2000米。
  工作環境條件:無導電微粒塵埃,無腐蝕金屬和破壞絕緣的化學物質,使用地點應具有防御雨、雪、風、沙的設施,周圍不允許
充滿水蒸氣或有較嚴重的霉菌存在。

輸入電源

  交流輸入電壓:85~265VAC
  頻率:50Hz±10%
  波形:正弦波,波形畸變<5%
  功率要求:單臺不小于150VA

輸出功率及功耗

  連續運行:≤100W/200W
  可滿足微機保護裝置、指示燈、模擬指示器供電需要;由電池供電時,根據電池容量及負載參數可長達8~24小時。
  短時運行功率:≤200W/400W,20S
  可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器,電動負荷開關儲能供電需要。
  瞬時運行功率:≤400W/800W,100ms
  可滿足VS1、VD4、ZN21等大多數10KV系統彈操機構斷路器及負荷開關分合閘供電需要;由電池后備供電時,可操作20次以上。
  功率消耗:裝置本身消耗的功率不大于8W。
  注:因交流輸入停電時間過長,電池耗盡 ,只要交流電重新回復即可分合閘。

蓄電池的充放電:

  裝置外接2節12V蓄電池,當裝置交流供電停電后,保證直流供電正常連續,具體備用時間由蓄電池容量和負載大小決定,當蓄電池放電至過欠壓時,裝置發出報警信號,并為保護蓄電池自動停止直流輸出;當交流供電正常時,裝置自動恢復直流供電并在72小時之內可將蓄電池重新充滿。

通信速率及規約:

  通信速率:9600bps
  規約采用MODBUS通信規約。

5.產品外觀

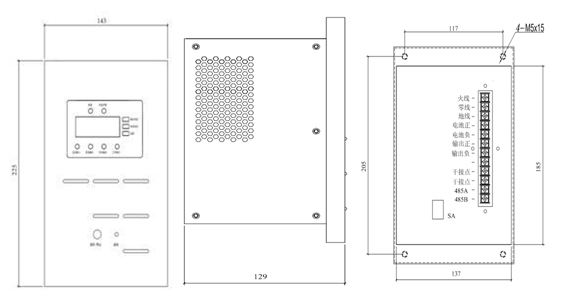

(1)外形尺寸圖


(2)安裝方式

  在二次繼保小室面板開孔處將裝置從前嵌入,以M6的爪墊及螺母套入4個螺柱加以固定。用戶也可根據現場實際情況進行安裝。
  注:蓄電池不能倒裝或側裝。

(3)安裝開孔圖
