5KVA電動大巴逆變電源(單進單出 DC500V/AC220V





1.概述

  NB系列車載大巴逆變電源,是為充分利用電動大巴車自身配置的蓄電池組,而專門設計的一款逆變電源,可廣泛應用于機車上空調、微波爐、電飯煲、熱水器、冰箱等設備的交流供電,由于上述負載具有電流變化大,沖擊性強等特點,一般的逆變電源難以穩定工作,因此而專門設計了此款。其獨特的工頻隔離輸出,超高的過載工作范圍,能夠適合上述波動性大,沖擊性高等負載的要求。



2.產品特點


  • 主電路采用先進的微處理器、進口IGBT模塊、驅動保護采用進口先進機芯,輸出部分采用隔離變壓器,安全可靠
  • 采用SPWM脈寬調制技術,輸出為穩頻穩壓、失真度低的純凈正弦波,全橋電路結構,適用于任何負載
  • 具有全方位的電源保護方案和完善的自我檢測和保護功能。在出現直流輸入電壓過低告警、過載告警、過熱告警及短路時,電源將關閉逆變輸出,故障故障排除后,手動復位電源正常工作;輸入欠壓保護故障消除后輸出將自動恢復
  • 電路結構緊湊、效率高、功能強
  • 安裝方便,美觀大方,具有有效的防震措施

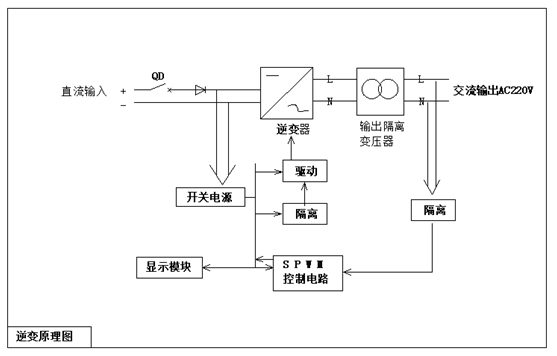

3.系統工作原理圖




4.產品參數

型 號

NB50050

直流輸入

額定容量(KVA)

5

額定電壓(VDC)

500

額定電流(A)

9

電壓允許范圍(VDC)

410-700V

交流輸出

額定容量(KVA)

5

額定功率(KW)

4

額定電壓及頻率

220VAC,50HZ

額定電流(A)

18.18

電壓精度(V)

220V±2%

頻率精度(HZ)

50±0.5

波形失真率(THD)(線性負載)

≤3%

動態響應
(負載0←→100%)

5%

功率因數(PF)

0.8

過載能力

150%,10秒

峰值系數(CF)

3:1



逆變效率(80%阻性負載)

90%

顯示屏

液晶顯示

機箱尺寸(深寬高)

360*260*500

工頻隔離變壓器輸出

工作環境

絕緣強度VAC(輸入和輸出)

1500

噪音(1米)

≤50dB

使用環境溫度

-10℃~+50℃

濕度

0~90%,不結露

使用海拔

≤2000

保護功能

輸入接反保護、輸入欠壓保護、輸入過壓保護、
輸出過載保護、輸出短路保護

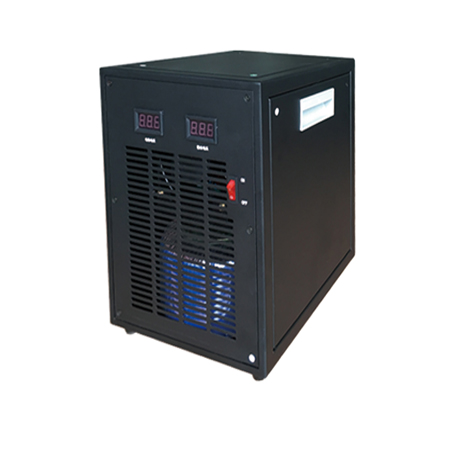

5.產品外觀

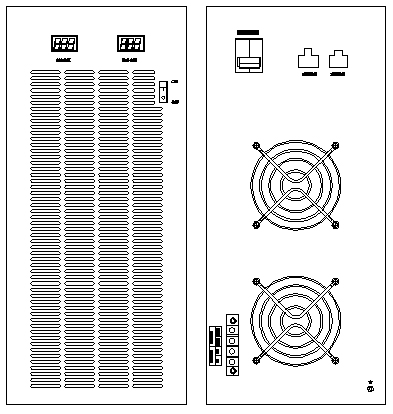

前后面板圖
