 5KVA車載逆變電源（DC48V/AC220V） |
|
| |
|
|
|
|
|
1.概述

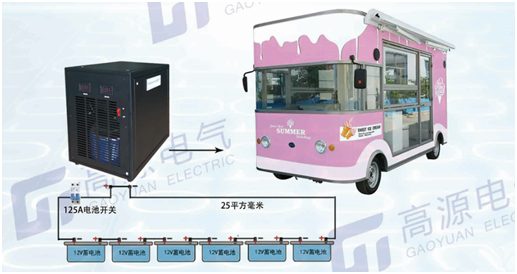

NB系列逆變電源專門為LED宣傳車、冰餐車等流動性電動車供電，由于上述負載具有電流變化大，沖擊性強等特點，一般的逆變電源難以穩定工作，因此而專門設計了此款其獨特的工頻隔離輸出，超高的過載工作范圍，能夠適合上述波動性大，沖擊性高等負載的要求，因此贏得了廣大用戶的一致好評！
|
2.產品特點
- 輸出部分采用工頻隔離變壓器，安全可靠；
- 輸出為穩頻穩壓，失真度低的純正弦波；
- 超寬的過載工作范圍，尤其適合冰激凌機、炒冰機、空調等沖擊性負載；
- 具有輸出短路、過載、輸入欠壓等保護功能

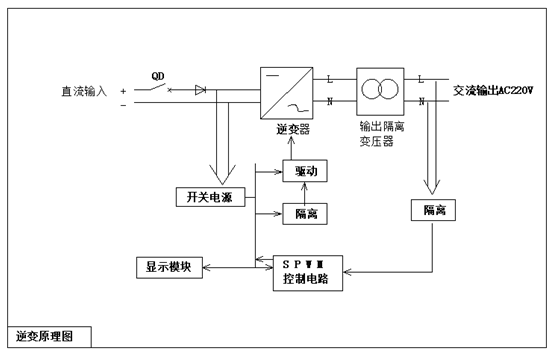

3.系統工作原理圖
|
|
|
4.產品參數
技術參數\型號 |
NB4850 |
逆變器
|
容量(VA) |
5000 |
額定功率(W) |
4000 |
直流輸入額定電壓(VDC) |
48 |
直流電壓允許范圍(VDC) |
40～65 |
直流欠壓保護點(VDC) |
40 |
直流過壓保護點(VDC) |
65 |
|
輸出波形 |
正弦波 |
輸出電壓精度 |
AC220V±3% |
輸出頻率精度 |
50Hz±0.5 |
額定輸出電流(A) |
22.72 |
輸出波形失真率（THD） |
≤3%（線性負載） |
動態響應（負載0～100%） |
5%，≤30ms |
功率因數（PF） |
0.8 |
逆變效率（80%阻性負載） |
＞85% |
過載能力 |
120%，60s;150%，10s |
逆變器保護 |
蓄電池欠壓保護、蓄電池過壓保護、輸出過載保護、
過熱保護、防雷保護 |
工作環境 |
工作環境溫度 |
-25℃～+50℃ |
相對濕度 |
0-95% 不結露 |
海拔高度 |
≤4000m（海拔超過2000米需降額使用） |
噪音（1米） |
≤50dB |
機箱尺寸（深*寬*高） |
305*260*332 |
重量 |
25KG |

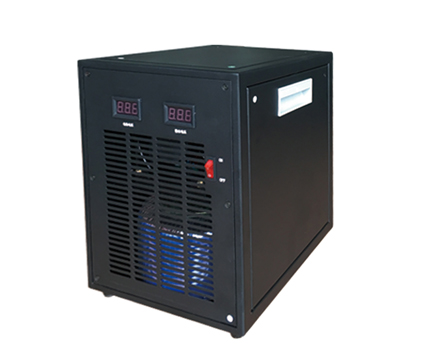

5.產品外觀
|

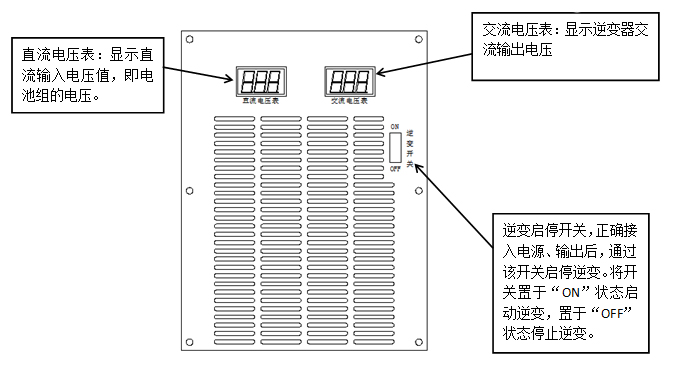

前面板示意圖

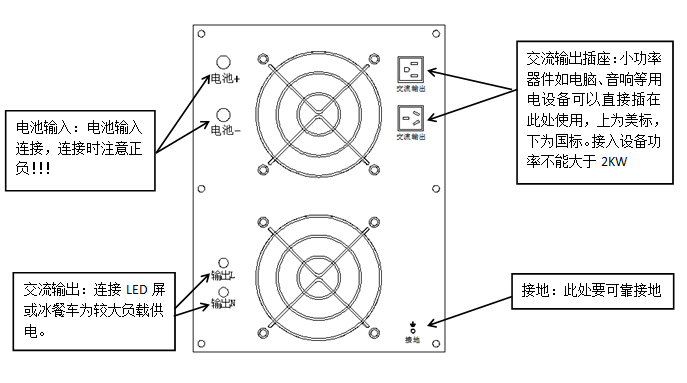

后面板示意圖
|
|
|
|
|
