7.5KVA/10KVA/15KVA/20KVA電力專用逆變電源(DC220V/AC220V)



1.概述

  電力專用逆變電源的主要功能是把直流電轉換成交流電,其直流逆變主用還是交流旁路主用可以根據當?shù)貙?shí)際情況來確定,通過靜態開關控制切換。
  電力逆變電源的主要組成部分有:
  濾波模塊:輸入濾波器用于輸入端直流電源中無用波形的濾除,得到一個穩定的直流電,再送入逆變器。輸出濾波器主要是用于除交流諧波和干擾,使輸出處于一個平穩的狀態。
  逆變模塊:把直流電轉換成交流電。
  控制模塊:控制逆變器電源跟隨基準市電,并與其保持相同的相位和頻率,自動調節,并使電源在規定的范圍內,按照設定的保護定值運行。
  顯示設備:采用LCD液晶顯示,準確反映設備運行狀態及故障信息。
  切換模塊:旁路和逆變器輸出進行自動切換。
  輸出隔離變壓器:將逆變輸出與直流屏電源隔離。
  電力逆變電源主要為變電站,發電廠設計的一種不間斷電源,主要用于電力遠動、通訊、監控、事故照明等,也可以為發電廠交流潤滑泵、交流風機、水泵等提供不間斷電源。



2.功能特點

  • 采用微處理器控制的SPWM技術,純正弦波輸出,波形純凈
  • 采用工頻隔離變壓器設計,具有穩定性強,可靠性高,負載適應能力強,可帶電容性、電感性、混合性負載
  • 鎖相同步,快速自動切換,可實現無人值守
  • 具有輸入過、欠壓,輸出過、欠壓,過熱,過載、短路等完善的保護功能
  • 完善的人機界面設計,采用LCD液晶屏顯示,顯示各種狀態
  • 模塊化,標準機架式設計,安裝方便
3.系統工作原理圖


4.產品參數

號

GYNBD220-7.5KD

GYNBD220-10KD

GYNBD220-15KD

GYNBD220-20KD

直流
輸入

輸入額定電壓(VDC)

220

220

220

220

輸入額定電流(A)

30

40

60

80

輸入直流電壓允許范圍(VDC)

185-265V

185-265V

185-265V

185-265V

旁路
輸入

額定交流輸入電壓(VAC)

220V單相

220V單相

220V單相

220V單相

輸入交流允許范圍

220±15%

220±15%

220±15%

220±15%

輸入額定電流(A)

27

36

54

72




輸出額定電壓及頻率

220VAC,50HZ

220VAC,50HZ

220VAC,50HZ

220VAC,50HZ

輸出額定電流(A)

27

36

54

72

輸出電壓精度(V)

220V±2%

220V±2%

220V±2%

220V±2%

輸出頻率精度(HZ)

50±0.5

50±0.5

50±0.5

50±0.5

波形失真率(THD)(線性負載)

≤5%

≤5%

≤5%

≤5%

動態響應(負載0←→100%)

5%

5%

5%

5%

功率因數(PF)

0.8

0.8

0.8

0.8

過載能力

150%,10秒

150%,10秒

150%,10秒

150%,10秒

逆變效率(80%阻性負載)

90%

90%

90%

90%

逆變器主機重量

30KG

30KG

30KG

30KG

通訊接口(可選)

RS485

RS485

RS485

RS485

逆變器←→旁路

≤4ms

≤4ms

≤4ms

≤4ms

工作環境

絕緣強度VAC(輸入和輸出)

2000

2000

2000

2000

噪音(1米)

≤50dB

≤50dB

≤50dB

≤50dB

使用環境溫度

-10℃~+50℃

-10℃~+50℃

-10℃~+50℃

-10℃~+50℃

濕度

0~90%,不結露

0~90%,不結露

0~90%,不結露

0~90%,不結露

使用海拔

≤2000

≤2000

≤2000

≤2000

機械尺寸

主機箱尺寸(深*寬*高)

482×462×287 (6U)

482×462×287 (6U)

482×462×287 (6U)

482×462×287 (6U)

保護功能

輸入接反保護、輸入欠壓保護、輸入過壓保護、輸出過載保護、
輸出短路保護、過熱保護



5.配置方案

型號

設備名稱

數量(臺)

GYNBD220-7.5KD

電力逆變電源主機

1

輸出隔離變壓器(外置)

1

GYNBD220-10KD

電力逆變電源主機

1

輸出隔離變壓器(外置)

1

GYNBD220-15KD

電力逆變電源主機

1

輸出隔離變壓器(外置)

1

GYNBD220-20KD

電力逆變電源主機

1

輸出隔離變壓器(外置)

1


6.產品外觀

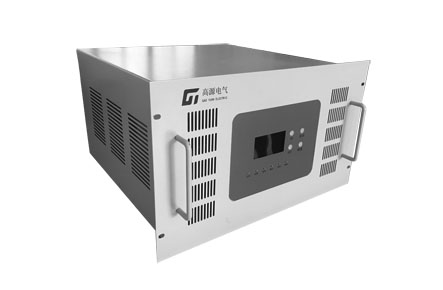

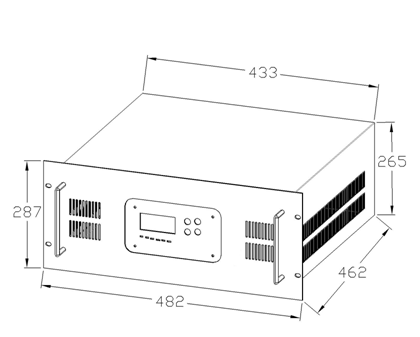

外形尺寸

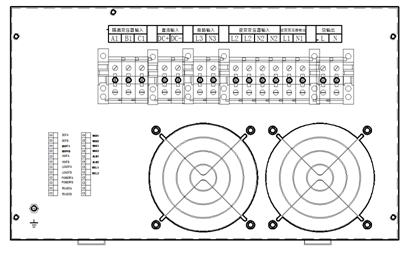

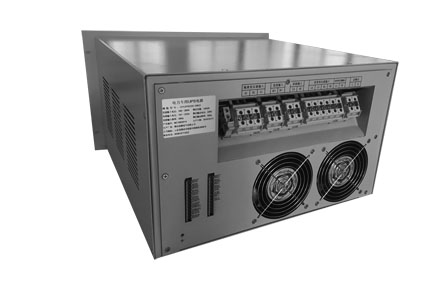

后面板

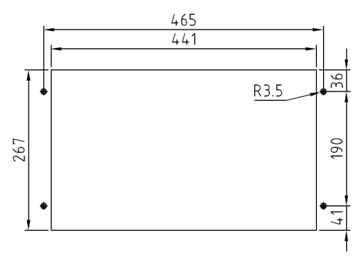

安裝面板開孔尺寸圖
