電力專用逆變電源的主要功能是把直流電轉換成交流電,其直流逆變主用還是交流旁路主用可以根據當?shù)貙?shí)際情況來確定,通過靜態開關控制切換。

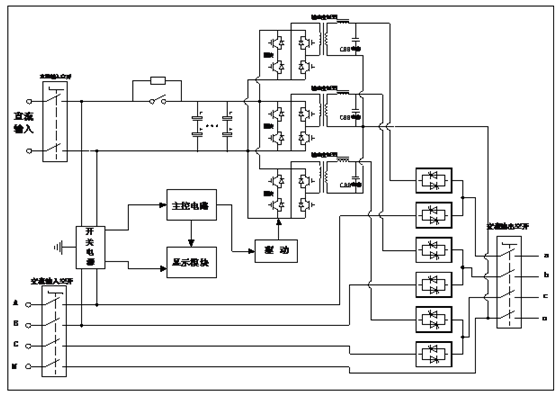

電力逆變電源的主要組成部分有:
濾波模塊:輸入濾波器用于輸入端直流電源中無用波形的濾除,得到一個穩定的直流電,再送入逆變器。輸出濾波器主要是用于除交流諧波和干擾,使輸出處于一個平穩的狀態。
逆變模塊:把直流電轉換成交流電。
控制模塊:控制逆變器電源跟隨基準市電,并與其保持相同的相位和頻率,自動調節,并使電源在規定的范圍內,按照設定的保護定值運行。
顯示設備:采用LCD液晶顯示,準確反映設備運行狀態及故障信息。
切換模塊:旁路和逆變器輸出進行自動切換。
輸出隔離變壓器:將逆變輸出與直流屏電源隔離。
電力逆變電源主要為變電站,發電廠設計的一種不間斷電源,主要用于電力遠動、通訊、監控、事故照明等,也可以為發電廠交流潤滑泵、交流風機、水泵等提供不間斷電源。
