7.5KVA-20KVA電力專用UPS電源(三進單出 AC380V、DC220V/AC220V ) |
|
|
|
|
|
|
|
1.概述
電力專用UPS電源,是針對中國電力的發展需求,專為發電廠、變電站、配電所設計的電源產品,具有雙變換在線式、零轉換功能。主要用于電力遠動、RTU、電力載波、電力監控等。市電正常時,單相220V(或三相380V)經過隔離、整流濾波后通過逆變器給負載供電;若交流電網輸入異常或斷電時,則由電力系統后備的直流屏經逆止二極管逆變供電,當直流屏欠壓或斷電時,靜態開關切換到旁路供電;市電恢復正常時,自動切換到市電逆變供電。若逆變器過載或故障時,轉為旁路供電,同時發出警告信號。
電力專用UPS電源的主要組成部分有:
輸入隔離變壓器:將輸入的交流電變壓并與逆變器隔離。
整流模塊:將輸入的交流電整流為直流電。
逆變模塊:把直流電轉換成交流電。
控制模塊:控制逆變器電源跟隨基準市電,并與其保持相同的相位和頻率,自動調節,并使電源在規定的范圍內,按照設定的保護定值運行。
顯示設備:采用LCD液晶顯示,準確反映設備運行狀態及故障信息。
切換模塊:旁路和逆變器輸出進行自動切換。
輸出隔離變壓器:將逆變器輸出與UPS輸出隔離。
手動維修旁路單元:在UPS故障時,手動切換到維修旁路,維修或更換UPS,保證輸出不斷電。
|
2.功能特點
◆電力專用UPS的直流電源輸入取自客戶現場的直流屏,省去了蓄電池組為客戶節約大量成本;
◆采用DSP控制技術及IGBT逆變技術,PWM脈寬調制技術使設備可靠性有效提高,內部EMI濾波器有效降低電磁波干擾,純?cè)诰式雙變換技術;
◆輸入/輸出變壓器隔離工頻設計,過載及抗干擾能力強,有效保護負載及設備安全;
◆交流/直流反向隔離,保證整流后的直流電不會反灌到現場的直流屏;
◆可靠的靜態旁路切換功能保證真正的不間斷,交流供電/直流逆變供電之間零延時轉換;逆變輸出轉換為旁路輸出≤4ms;
◆完善的人機界面設計,采用LCD液晶顯示,UPS運行狀態一目了然,使人機溝通零距離;
◆豐富的通訊接口(RS485)和無源干接點,可實現無人值守;
◆空氣斷路器安裝于UPS各個輸入回路中,實現可靠輸入保護;
◆具有輸入過、欠壓,輸出過、欠壓,過熱,過載,短路等完善的保護功能;
◆設置有維修旁路,實現負載不斷電,更換維修
◆模塊化,標準機架式設計,安裝方便

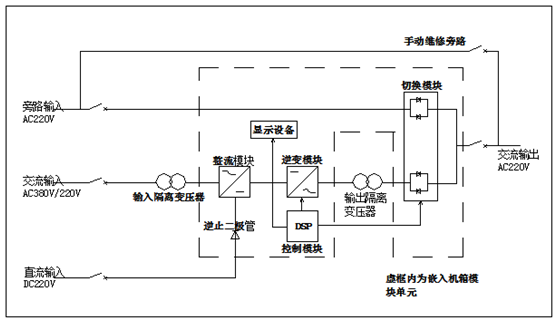

3.系統工作原理圖
|
|
|
4.產品參數
型 號 |
GYUPS220-7.5KD |
GYUPS220-10KD |
GYUPS220-15KD |
GYUPS220-20KD |
直流
輸入 |
輸入額定電壓(VDC) |
220 |
220 |
220 |
220 |
輸入額定電流(A) |
30 |
40 |
60 |
80 |
輸入直流電壓允許范圍(VDC) |
180-400V |
180-400V |
180-400V |
180-400V |
旁路
輸入 |
額定交流輸入電壓(VAC) |
220V單相 |
220V單相 |
220V單相 |
220V單相 |
輸入交流允許范圍 |
220±15% |
220±15% |
220±15% |
220±15% |
輸入額定電流(A) |
27 |
36 |
54 |
72 |
交流
輸入 |
額定交流輸入電壓(VAC) |
380V三相 |
380V三相 |
380V三相 |
380V三相 |
輸入交流允許范圍 |
380±15% |
380±15% |
380±15% |
380±15% |
交
流
輸
出 |
輸出額定電壓及頻率 |
220VAC,50HZ |
220VAC,50HZ |
220VAC,50HZ |
220VAC,50HZ |
輸出額定電流(A) |
27 |
36 |
54 |
72 |
輸出電壓精度(V) |
220V±2% |
220V±2% |
220V±2% |
220V±2% |
輸出頻率精度(HZ) |
50±0.5 |
50±0.5 |
50±0.5 |
50±0.5 |
波形失真率(THD)(線性負載) |
≤5% |
≤5% |
≤5% |
≤5% |
動態響應(負載0←→100%) |
5% |
5% |
5% |
5% |
功率因數(PF) |
0.8 |
0.8 |
0.8 |
0.8 |
過載能力 |
150%,10秒 |
150%,10秒 |
150%,10秒 |
150%,10秒 |
逆變效率(80%阻性負載) |
90% |
90% |
90% |
90% |
顯示 |
液晶顯示 |
液晶顯示 |
液晶顯示 |
液晶顯示 |
通訊接口(可選) |
RS485 |
RS485 |
RS485 |
RS485 |
轉換時間
(毫秒) |
市電←→直流屏 |
0 |
0 |
0 |
0 |
逆變器←→旁路 |
≤4ms |
≤4ms |
≤4ms |
≤4ms |
工作環境 |
絕緣強度VAC(輸入和輸出) |
2000 |
2000 |
2000 |
2000 |
噪音(1米) |
≤50dB |
≤50dB |
≤50dB |
≤50dB |
使用環境溫度 |
-10℃~+50℃ |
-10℃~+50℃ |
-10℃~+50℃ |
-10℃~+50℃ |
濕度 |
0~90%,不結露 |
0~90%,不結露 |
0~90%,不結露 |
0~90%,不結露 |
使用海拔 |
≤2000 |
≤2000 |
≤2000 |
≤2000 |
機械尺寸 |
整機機箱(深*寬*高) |
482×462×265 (6U) |
482×462×265 (6U) |
482×462×265 (6U) |
482×462×265 (6U) |
主機重量 |
30KG |
保護功能 |
輸入接反保護、輸入欠壓保護、輸入過壓保護、輸出過載保護、
輸出短路保護、過熱保護 |
5.配置方案
型 號 |
設備名稱 |
數量(臺) |
GYUPS220-7.5KD |
電力UPS主機 |
1 |
輸入隔離變壓器(外置) |
1 |
輸出隔離變壓器(外置) |
1 |
GYUPS220-10KD |
電力UPS主機 |
1 |
輸入隔離變壓器(外置) |
1 |
輸出隔離變壓器(外置) |
1 |
GYUPS220-15KD |
電力UPS主機 |
1 |
輸入隔離變壓器(外置) |
1 |
輸出隔離變壓器(外置) |
1 |
GYUPS220-20KD |
電力UPS主機 |
1 |
輸入隔離變壓器(外置) |
1 |
輸出隔離變壓器(外置) |
1 |

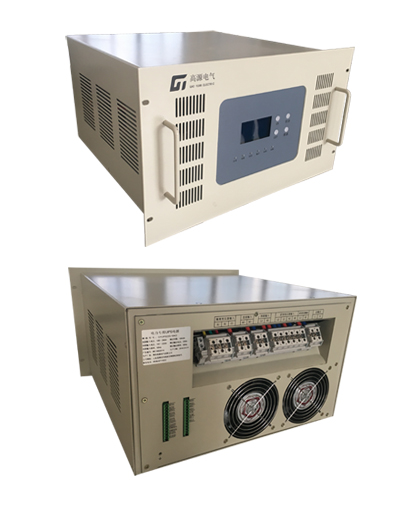

6.產品外觀

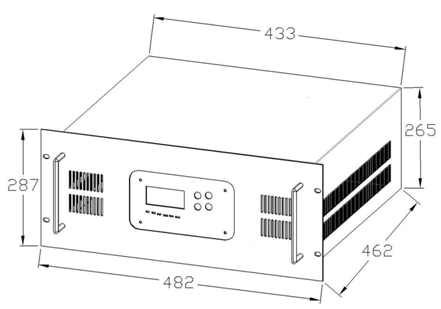

外形尺寸圖
|

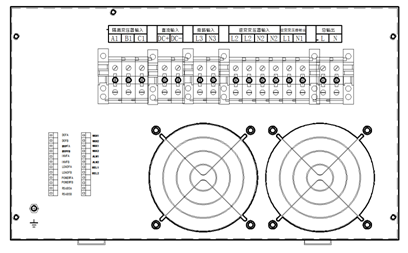

后面板

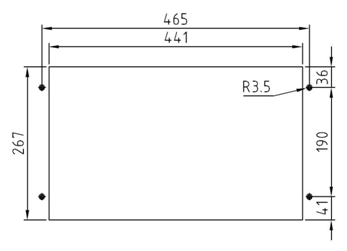

安裝面板開孔尺寸圖
|
|
|
|
|
