30KVA電力專用UPS電源(三進單出 AC380V、DC220V/AC220V )



1.概述

  電力專用UPS電源,是針對中國電力的發展需求,專為發電廠、變電站、配電所設計的電源產品,具有雙變換在線式、零轉換功能。主要用于電力遠動、RTU、電力載波、電力監控等。市電正常時,單相220V(或三相380V)經過隔離、整流濾波后通過逆變器給負載供電;若交流電網輸入異;驍嚯姇r,則由電力系統后備的直流屏經逆止二極管逆變供電,當直流屏欠壓或斷電時,靜態開關切換到旁路供電;市電恢復正常時,自動切換到市電逆變供電。若逆變器過載或故障時,轉為旁路供電,同時發出警告信號。
  電力專用UPS電源的主要組成部分有:
  輸入隔離變壓器:將輸入的交流電變壓并與逆變器隔離。
  整流模塊:將輸入的交流電整流為直流電。
  逆變模塊:把直流電轉換成交流電。
  控制模塊:控制逆變器電源跟隨基準市電,并與其保持相同的相位和頻率,自動調節,并使電源在規定的范圍內,按照設定的保護定值運行。
  顯示設備:采用LCD液晶顯示,準確反映設備運行狀態及故障信息。
  切換模塊:旁路和逆變器輸出進行自動切換。
  輸出隔離變壓器:將逆變器輸出與UPS輸出隔離。
  手動維修旁路單元:在UPS故障時,手動切換到維修旁路,維修或更換UPS,保證輸出不斷電。



2.功能特點

◆電力專用UPS的直流電源輸入取自客戶現場的直流屏,省去了蓄電池組為客戶節約大量成本;
◆采用DSP控制技術及IGBT逆變技術,PWM脈寬調制技術使設備可靠性有效提高,內部EMI濾波器有效降低電磁波干擾,純在線式雙變換技術;
◆輸入/輸出變壓器隔離工頻設計,過載及抗干擾能力強,有效保護負載及設備安全;
◆交流/直流反向隔離,保證整流后的直流電不會反灌到現場的直流屏;
◆可靠的靜態旁路切換功能保證真正的不間斷,交流供電/直流逆變供電之間零延時轉換;逆變輸出轉換為旁路輸出≤4ms;
◆完善的人機界面設計,采用LCD液晶顯示,UPS運行狀態一目了然,使人機溝通零距離;
◆豐富的通訊接口(RS485)和無源干接點,可實現無人值守;
◆空氣斷路器安裝于UPS各個輸入回路中,實現可靠輸入保護;
◆具有輸入過、欠壓,輸出過、欠壓,過熱,過載,短路等完善的保護功能;
◆設置有維修旁路,實現負載不斷電,更換維修
◆模塊化,標準機架式設計,安裝方便

3.系統工作原理圖


4.產品參數

GYUPS220-30KD

直流
輸入

輸入額定電壓(VDC)

220

輸入額定電流(A)

120

輸入直流電壓允許范圍(VDC)

180-400V

旁路
輸入

額定交流輸入電壓(VAC)

220V單相

輸入交流允許范圍

220±15%

輸入額定電流(A)

109

交流
輸入

額定交流輸入電壓(VAC)

380V三相

輸入交流允許范圍

380±15%




輸出額定電壓及頻率

220VAC,50HZ

輸出額定電流(A)

109

輸出電壓精度(V)

220V±2%

輸出頻率精度(HZ)

50±0.5

波形失真率(THD)(線性負載)

≤5%

動態響應(負載0←→100%)

5%

功率因數(PF)

0.8

過載能力

150%,10秒

逆變效率(80%阻性負載)

90%

顯示

液晶顯示

通訊接口(可選)

RS485

轉換時間
(毫秒)

市電←→直流屏

0

逆變器←→旁路

≤4ms

工作環境

絕緣強度VAC(輸入和輸出)

2000

噪音(1米)

≤50dB

使用環境溫度

-10℃~+50℃

濕度

0~90%,不結露

使用海拔

≤2000

機械尺寸

整機機箱(深*寬*高)

633×462×265 (6U)

主機重量

50KG

保護功能

輸入接反保護、輸入欠壓保護、輸入過壓保護、輸出過載保護、
輸出短路保護、過熱保護


5.配置方案

設備名稱

數量(臺)

GYUPS220-30KD

電力UPS主機

1

輸入隔離變壓器(外置)

1

輸出隔離變壓器(外置)

1

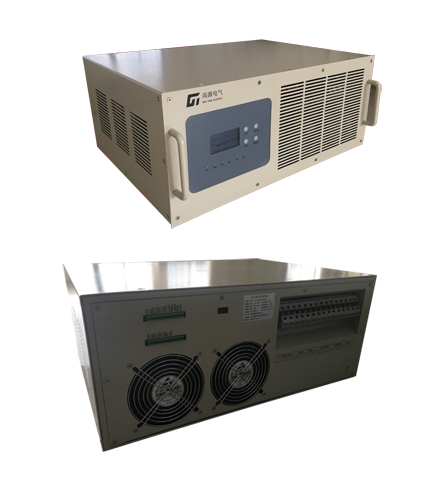

6.產品外觀

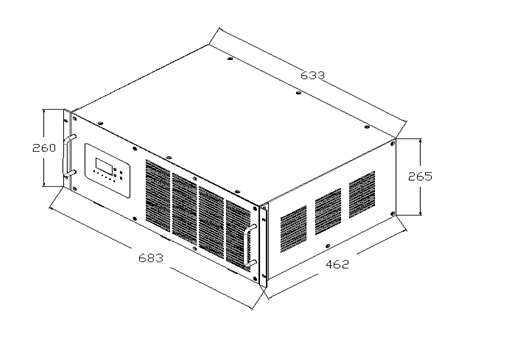

外形尺寸圖

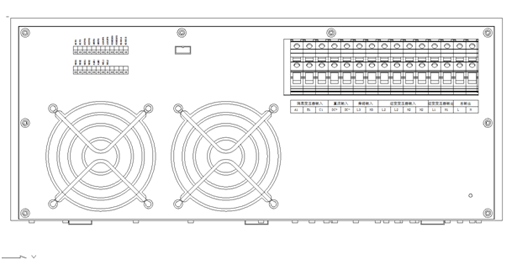

后面板


安裝面板開孔尺寸圖
