GK系列光伏控制器(DC220V/50A)

1.概述

  太陽能充電控制器是用于太陽能發電系統中,控制多路太陽能電池方陣對蓄電池充電以及蓄電池給太陽能逆變器負載供電的自動控制設備。它對蓄電池的充電條件加 以規定和控制,并按照負載的電源需求控制太陽電池組件和蓄電池對負載的電能輸出,是整個光伏供電系統的核心控制部分。太陽能充電控制器最基本功能在于控制電池電壓并打開了電路,當電池電壓升到一定程度時,停止蓄電池充電。
  太陽能充電控制器采用階梯式逐級限流充電方法,依據蓄電池組端電壓的變化趨勢自動控制多路太陽能電池組方陣的依次接通或切離,即可充分利用寶貴的太陽能資源,又可保證蓄電池組安全而可靠的工作。

2.系統特點

◆ 采用階梯式逐級限流充電方法,依據蓄電池組端電壓的變化趨勢自動控制多路太陽能電池組方陣的依次接通或切斷。
◆ 具有過充、電子短路、防反接保護等全自動保護功能。
◆ 直觀的LED發光管指示當前蓄電池狀態,讓用戶了解使用狀況
◆ 所有控制全部采用工業級芯片,能在寒冷、高溫、潮濕環境正常運行。
◆ 蓄電池過充保護、反接保護、損壞保護。
◆ 防止在夜間蓄電池向太陽能電池板反充放電。
◆ 控制器內部設有防雷器。把竄入太陽能電池板的瞬時過電壓限制在設備或系統所能承受的電壓范圍內,或?qū)?qiáng)大的雷電流泄流入地,保護設備不受雷電沖擊而損壞(可選)。

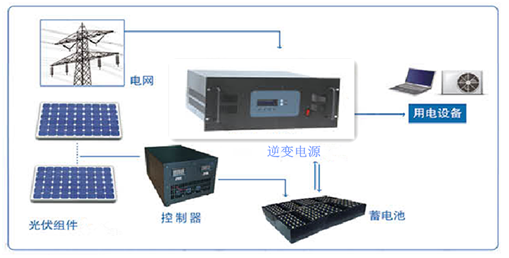

3.系統工作原理圖

4.產品參數

型 號

GK22050

太陽能電池板總功率(WP)

11KW

配用蓄電池(V)

220

每路太陽能電池板額定電流(A)

50

太陽能電池板最高電壓(V)

396

太陽能電池板組數(路)

1

工作方式

連續

功能

充電、控制

太陽能浮充充電電壓(V)

253V(±2)

太陽能停止充電電壓(V)

265V(±2)

最大空載自耗電(MA)

200

使用海拔

<2000米

太陽能電池板與蓄電池之間的壓降(V)

1.5

尺寸(高*寬*深)

150*200*300

重量

5KG

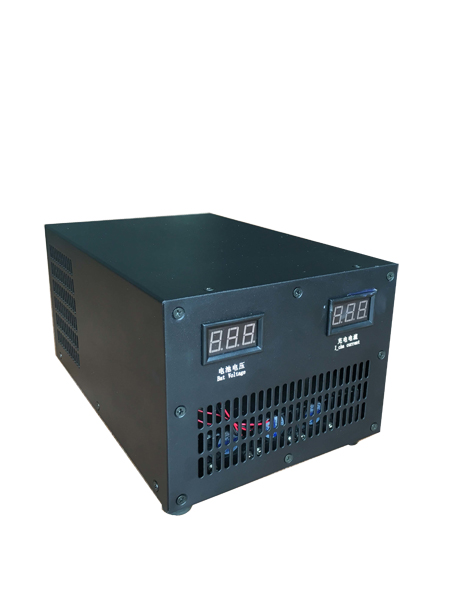

5.產品外觀

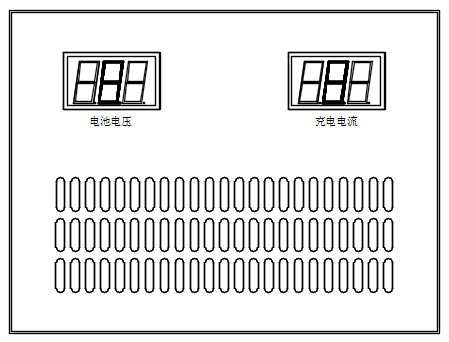

前面板

后面板
