GYNX系列 20K/30K/50K離網逆變電源(三進三出 DC220V/AC380V)



1.概述

  離網逆變電源專為新能源發電系統而設計,主要應用于太陽能光伏電站、風力發電電站,風、光、油、蓄互補發電系統和戶用太陽能電源供電系統。是一種由光伏組件/風力發電機通過控制設備給蓄電池蓄能從而向負載定時提供交直流電能的發電系統,包括電站型和戶用型兩種發電系統。主要由光伏組件/風力發電機、控制器、逆變器、蓄電池組等設備組成。我公司研發的離網正弦波逆變器是將直流電逆變成穩定交流電的智能電源設備,為交通不便、環境惡劣的山區、牧區、邊防、海島等無電地區的正常供電提供了有效保障。主電路采用進口器件,具有逆變效率高、輸出電壓穩定以及完善的保護功能,設備外觀大方、液晶顯示界面友好,操作方便等優點。

2.產品功能及特點

  • 保護功能完善:具備過充、過放、輸出過載、短路、防反接、過壓、過熱、防雷等一系列報警和保護功能
  • LCD液晶顯示可對交流輸出電壓、負載電流、直流輸入電壓、蓄電池容量進行實施監控和顯示,同步實現故障信息顯示
  • 告警功能:可同步實現聲音和液晶顯示雙重告警功能;具備指示燈告警功能
  • 工頻隔離,解決非阻性負載啟動沖擊問題,環境適應能力強,可在高海拔、高寒、自然環境應用
  • 完善的高溫保護功能:通過溫度和功率雙重檢測對散熱風機進行控制,提高產品穩定性、可靠性

3.系統工作原理圖

4.產品參數

型 號

GYNX220-20KS

GYNX220-30KS

GYNX220-50KS

直流
輸入

輸入額定電壓(VDC)

220

220

220

輸入額定電流(A)

80

120

200

輸入直流電壓允許范圍(VDC)

185~265

185~265

185~265

交流
輸入

輸入額定電壓(VDC)

380VAC,50Hz

380VAC,50Hz

380VAC,50Hz

輸入額定電流(A)

24

36

61




額定容量(KVA)

20

30

50

輸出額定功率(KW)

16

24

40

輸出額定電壓及頻率

380VAC,50Hz

380VAC,50Hz

380VAC,50Hz

輸出額定電流(A)相電流

24

36

61

輸出電壓精度(V)

380±5%

380±5%

380±5%

輸出頻率精度(Hz)

50±0.5

50±0.5

50±0.5

波形失真率(THD)
(線性負載)

≤5%

≤5%

≤5%

三相負載不平衡能力

≤100%

≤100%

≤100%

動態響應
(負載0←→100%)

5%

5%

5%

功率因數(PF)

0.8

0.8

0.8

過載能力

150%,10秒

150%,10秒

150%,10秒

峰值系數(CF)

3:1

3:1

3:1

逆變效率

90%

90%

90%

通訊接口

RS485

RS485

RS485



環

絕緣強度(輸入和輸出)

1500VAC,≤5mA

1500VAC,≤5mA

1500VAC,≤5mA

噪音(1米)

≤50dB

≤50dB

≤50dB

使用環境溫度

-10℃~+50℃

-10℃~+50℃

-10℃~+50℃

濕度

0~90%,不結露

0~90%,不結露

0~90%,不結露

使用海拔

≤2000

≤2000

≤2000

機械
尺寸

寬.深.高

800*600*2260

800*600*2260

800*600*2260

參考重量(Kg)

200

260

360

保護功能

輸入接反保護、輸入欠壓保護、輸入過壓保護、
輸出過載保護、輸出短路保護、過熱保護


5.產品外觀

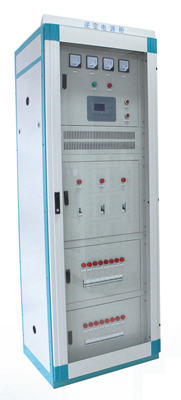

產品外觀圖

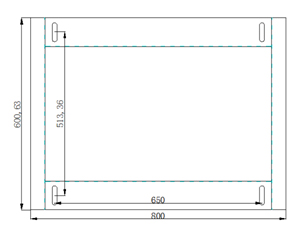

底部固定尺寸圖
