5KVA逆變控制一體機(單進單出 DC72V/AC220V )



1.概述

  逆變控制一體機是新能源發電系統新一代的專用電源,它主要針對新能源發電系統的特點和要求設計制造。集太陽能充放電控制和逆變控制功能為一體的智能電源,既可控制蓄電池的充電,又能將蓄電池的直流電能逆變?yōu)?20V的交流電給負載供電。本電源主電路采用進口MOSFET,具有逆變效率高、輸出電壓穩定等特點,可用于無電覆蓋地區、牧區、島嶼、邊防哨所等場合,解決當?shù)鼐用竦娜粘S秒妴栴}。

2.系統特點

  • 保護功能完善:具備過充、過放、輸出過載、短路、防反接、過壓、過熱、防雷等一系列報警和保護功能
  • LCD液晶顯示可對交流輸出電壓、負載電流、直流輸入電壓、蓄電池容量進行實施監控,同步實現故障信息顯示
  • 告警功能:可同步實現聲音和液晶顯示雙重告警功能;具備指示燈告警功能
  • 控制逆變一體化設計,工頻隔離,解決非阻性負載啟動沖擊問題
  • 環境適應能力強,可在高海拔、高寒、自然環境應用
  • 完善的高溫保護功能:通過溫度和功率雙重檢測對散熱風機進行控制,提高產品穩定性、可靠性

3.系統工作原理圖

4.產品參數

技術參數\型號

KN7250



額定容量(VA)

5000

額定功率(W)

4000

直流輸入額定電壓(VDC)

72

直流電壓允許范圍(VDC)

60~85

直流欠壓保護點(VDC)

60

直流過壓保護點(VDC)

85

輸出波形

正弦波

輸出電壓精度

AC220V±3%

輸出頻率精度

50Hz±0.5

額定輸出電流(A)

18.18

輸出波形失真率(THD)

≤3%(線性負載)

動態響應(負載0~100%)

5%,≤30ms

功率因數(PF)

0.8

逆變效率(80%阻性負載)

>82%

過載能力

120%,60s

逆變器保護

蓄電池欠壓保護、蓄電池過壓保護、輸出過載保護、
過熱保護、防雷保護

最大開路電壓(VDC)

150

最大充電電流(A)

50

蓄電池欠壓保護點(VDC)

60

蓄電池欠壓恢復點(VDC)

68

蓄電池過壓保護點(VDC)

85

蓄電池過壓恢復點(VDC)

80

額定效率

≥95%

工作環境

工作環境溫度

-25℃~+50℃

相對濕度

0-95% 不結露

海拔高度

≤4000m(海拔超過2000米需降額使用)

絕緣強度(輸入和輸出)

1500VAC,1分鐘

噪音(1米)

≤50dB

機箱尺寸(深*寬*高)

500*260*332

重量

35KG

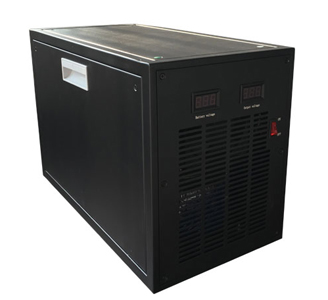

5.產品外觀

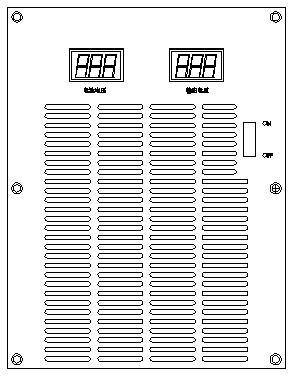

前面板

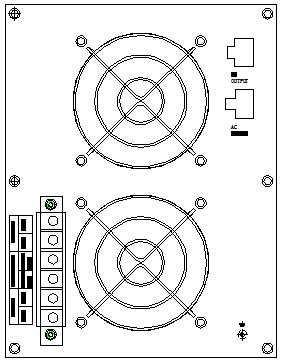

后面板接線端子圖
