1.概述
本產品專為通信系統供電而設計，具有自動化程度高、性能穩定、功能齊全、保護完善、維護更加簡單等特點。本系列逆變電源選用16位數字信號處理芯片，采用先進的正弦波脈寬調制（SPWM）技術，具有可靠性高、保護功能全、波形失真小、效率高等優點。同時系統具有短路、過載、和獨特的蓄電池自動關斷、恢復等全功能保護措施。
|
2.系統特點
- 逆變單元采用微處理器控制的SPWM技術，純正弦波輸出，波形純凈
- 獨有的動態電流環控制技術確保逆變器可靠運行
- 負載適應能力強，包括電容性、電感性、混合性負載
- 過載能力和抗沖擊能力強，能承受滿負載開機
- 具有輸入過、欠壓，輸出過、欠壓，過溫，過載、短路等完善的保護功能
- 自動切換，可實現無人值守
- 性能穩定，安全可靠，使用壽命長
- LCD液晶屏顯示，各項運行數據一目了然

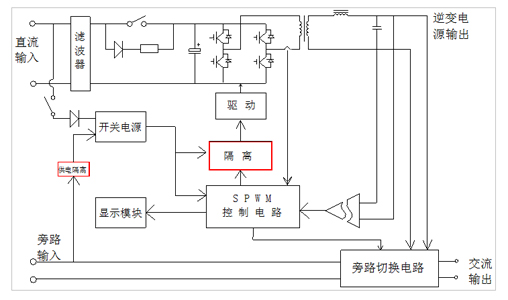

3.系統原理圖
|
|
4.系統參數 |
技術參數\型號 |
TN2K |
TN3K |
變
器
逆變器 |
額定容量(VA) |
2000 |
3000 |
交流允許輸入電壓（VAC） |
220±15% |
220±15% |
交流輸入額定電流 |
7.27 |
10.91 |
直流輸入額定電壓(VDC) |
48 |
48 |
直流電壓允許范圍(VDC) |
42～65 |
42～65 |
直流欠壓保護點(VDC) |
42 |
42 |
直流過壓保護點(VDC) |
65 |
65 |
輸出波形 |
正弦波 |
正弦波 |
輸出電壓精度 |
AC220V±3% |
AC220V±3% |
輸出頻率精度 |
50Hz±0.5 |
50Hz±0.5 |
額定輸出電流(A) |
7.27 |
10.91 |
輸出波形失真率（THD） |
≤3%（線性負載） |
≤3%（線性負載） |
動態響應（負載0～100%） |
5%,≤30ms |
5%,≤30ms |
功率因數（PF） |
0.8 |
0.8 |
逆變效率（80%阻性負載） |
＞82% |
＞82% |
過載能力 |
120%，60s |
120%，60s |
逆變器保護 |
直流輸入欠壓保護、蓄電池過壓保護、輸出過載保護、 過熱保護、防雷保護 |
直流輸入欠壓保護、蓄電池過壓保護、輸出過載保護、 過熱保護、防雷保護 |
工作環境 |
工作環境溫度 |
-25℃～+50℃ |
-25℃～+50℃ |
相對濕度 |
0-95% 不結露 |
0-95% 不結露 |
海拔高度 |
≤4000m（海拔超過2000米需降額使用） |
≤4000m（海拔超過2000米需降額使用） |
絕緣強度（輸入和輸出） |
2000VAC，1分鐘 |
2000VAC，1分鐘 |
噪音（1米） |
≤50dB |
≤50dB |
機箱尺寸（寬*深*高） |
482*420*175 |
482*420*175 |
重量 |
25KG |
28KG |
|

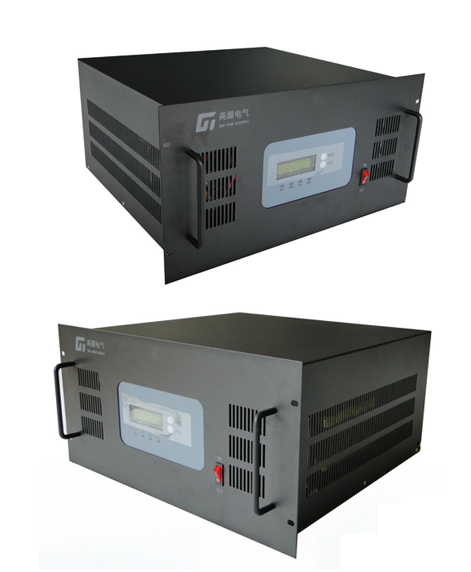

5.產品外觀 |

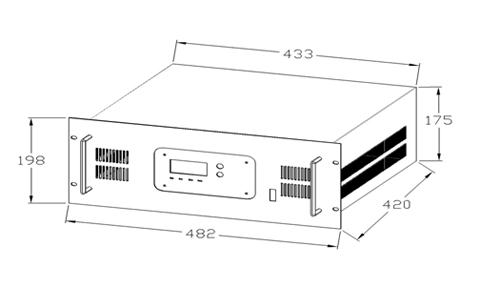

外形尺寸圖

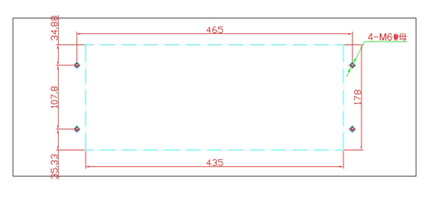

安裝開孔尺寸圖
|
|
|
|
|
